GX型螺旋輸送機

一、概述

　　GX型螺旋輸送機是利用螺旋轉動將物料沿機完連續推移而進行輸送的。本輸送機具有結構簡單外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料。

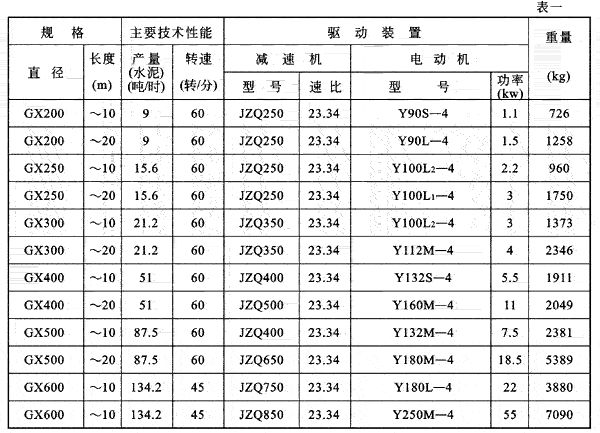

 二、輸送機技術性能與技術參數

　　三、GX型螺旋輸送機的制法和裝法說明：

　　GX型輸送機按使用場合要求的不同，分為S制法和D制法兩種。

　　S制法一帶有實體螺旋面的螺旋 其螺距等于直徑的0．8倍。

　　D制法一帶有帶式螺旋面的螺旋，其螺距等于直徑的0．8倍。

　　GX型螺旋機按驅動裝置裝配方法的不同，分為右裝和左裝兩種：

　　右裝一站在電動機尾部向前看，減速器低速軸在電動機的右側。

　　左裝一站在電動機尾部向前看，減速器低速軸在電動機的左側。

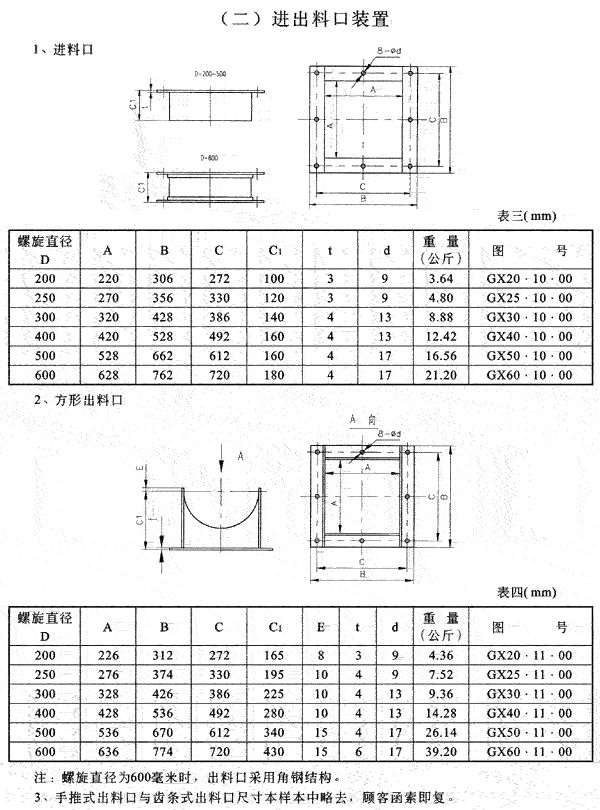

　　GX型螺旋機的出料口有方形出料口、手推式出料口和齒條式出樹口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種；

　　右裝一站在螺旋機頭節往尾節看，拉板向右拉開。

　　左裝一站在螺旋機頭節往尾節看，拉板向左拉開。

GX型螺旋輸送機
